Voimasampo Kytkeminen / Inkoppling
Asennus
Asennetaan sopivaan paikkaan runkoon tai rakenteen sisäpuolelle kahdella mukana tulevalla kotelonkiinnikkeellä.
Montering
Monteras på lämpligt ställe på ram eller inne i konstruktion med 2 st klammerfästen som medföljer.
Sisäänrakennettu testiohjelma
Kuorma-auton on oltava kytkettynä ja valaistuksen sytytettynä.
Painiketta pidetään painettuna 10 sekuntia, jonka jälkeen seuraavat tulevat näkyviin.
x.xx Ohjelmiston versionumero
U 4 Jännite, V, tulo 1 (liitin 4) min 24V
U 6 Jännite, V, tulo 2 (liitin 6) min 24V
U 1 Jännite, V, akuissa ca 25V
U t Akkujen lämpötila
xxA Latausvirta >3A
xx.x Mahdollisen hälytyksen näyttö.
Inbyggt testprogram
Lastbil ska vara tillkopplad med belysningen tänd.
Tryckknapp ska hållas inne i 10 sek, sedan visas följande.
x.xx Mjukvarans versionsnr
U 4 Spänning i V på in 1 (plint 4) min 24V
U 6 Spänning i V på in 2 (plint 6) min 24V
U 1 Spänning i V i batterier ca 25V
U t Temperatur i °C i batterier
xxA Ström i A i laddning i realtid >3A
xx.x Visning av eventuellt larm.
Virhekoodit
Ensin näkyviin tulee ”Err”, sitten seuraava:
F 5 Automaattisen sulakkeen lähtö 1 (liitin 5)
F 7 Automaattisen sulakkeen lähtö 2 (liitin 7)
F C Laturin automaattinen sulake
Felkoder
Först visas ”Err” sedan följande:
F 5 Autosäkring utgång 1 (plint 5)
F 7 Autosäkring utgång 2 (plint 7)
F C Autosäkring laddare
Tekniset tiedot
Jännite: 24V
Akku: 8Ah
Lataus: 3A
Pituus: 400 mm
Leveys: Ø 175 mm
Paino: 7 kg
Teknisk data
Spänning: 24V
Batteri: 8Ah
Laddning: 3A
Längd: 400 mm
Bredd: Ø 175 mm
Vikt: 7 kg

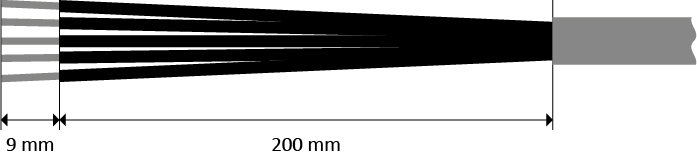

Kuoriva kaapeli / Avmantling kabel
Käytetään 5- tai 7-johtimista 1,5 mm2 kaapelia.
7-johtimista 1,5 mm2 kaapelia käytetään, kun ulkoinen painike asennetaan.
5 eller 7-ledad 1,5 mm2 kabel används.
7-ledad 1,5 mm2 kabel används när extern tryckknapp ska monteras.
