Voimasampo Tuotetiedot / Produktinformation
Johdanto
Voimasampo varavirtalähde on laturilla varustettu akkupaketti pysäköintivaloille lyhyiden pysäköintien ajaksi. Akut latautuvat automaattisesti ajon aikana valaisinpiirin kautta.
Järjestelmä toimii 8Ah:n akuilla ja 3A:n latausvirralla. 48W:n teholla käyttöaika on noin 4 h (24W ≈ 8 h) (koskee täysin ladattuja hyväkuntoisia akkuja +20 °C:n lämpötilassa). Nollan alapuolisissa lämpötiloissa (0–20 °C) käyttöaika on noin 30–50 % lyhyempi.
Inledning
Voimasampo Batteribackup är ett batteripack med laddare för parkeringljus vid kortare parkeringar. Batterierna laddas automatiskt under körning via belysningskretsen.
Den har 8Ah batterier och 3A laddning. Vid uttag på 48W får man en driftstid på ca ≈ 4h, 24W ≈ 8h (Gäller fulladdade batterier i bra kondition vid +20°C). Vid minusgrader (0 till -20°C) ca 30-50% kortare driftstid.
Valaistus, maksimiteho watteina
Lähdöt syttyvät aina samanaikaisesti. Lähdöt 1 ja 2 aktivoidaan/deaktivoidaan painamalla painiketta (tai ulkoista painiketta), kun kuorma-auto on kytketty irti eikä liittimissä 1 ja 3 ole tulojännitettä.
Lähtö 1 (liitin 5), maks. 25W (n. 1A)
Lähtö 2 (liitin 7), maks. 25W (n. 1A)
Belysning, Max uttag i W
Utgångar tänds alltid samtidigt. Utgångarna 1 och 2 aktiveras/avaktiveras med tryck på knapp (eller extern knapp) när lastbil är frånkopplad och ingen inkommande spänning finns på stift 1 och 3.
Utgång 1 (plint 5) Max 25W (ca 1A)
Utgång 2 (plint 7) Max 25W (ca 1A)
Automaattinen sytytys
Voit valita, tapahtuuko sytytys automaattisesti irrotettaessa perävaunu vai tapahtuuko sytytys manuaalisesti.
Jos AUTO on käynnissä, lähdöt 1 ja 2 aktivoituvat, kun auto kytketään irti tai sammutetaan. Ohjelmointia muutetaan painamalla painiketta (AUTO On/Off) 5 kertaa 10 sekunnin sisällä.
Autotändning
Du kan välja om den skall tändas automatiskt när du kopplar från släpet eller om du vill tända det manuellt.
Om AUTO är aktivt startar utgång 1 och 2 när bilen kopplas från eller stängs av.
Programmering ändras genom 5 knapptryck inom 10 sek på tryckknappen (AUTO On/Off)
Ulkoinen painike
Jos akkupaketti asennetaan rakenteen sisälle, ulkoinen painike voidaan asentaa helposti saataville.
Extern tryckknapp
Om montaget av batteripacket görs inne i konstruktion kan man montera en extern tryckknapp lätt tillgängligt.
Toiminnot painonappi
1 lyhyt painallus auton ollessa sammutettuna: Valo On / Off.
1 lyhyt painallus, kun kuorma-auto on kytkettynä: Näkyy A ja V.
Funktioner tryckknapp
1 kort tryck när lastbil är frånkopplad: Lyse On/Off
1 kort tryck när lastbil är tillkopplad: Visas A och V

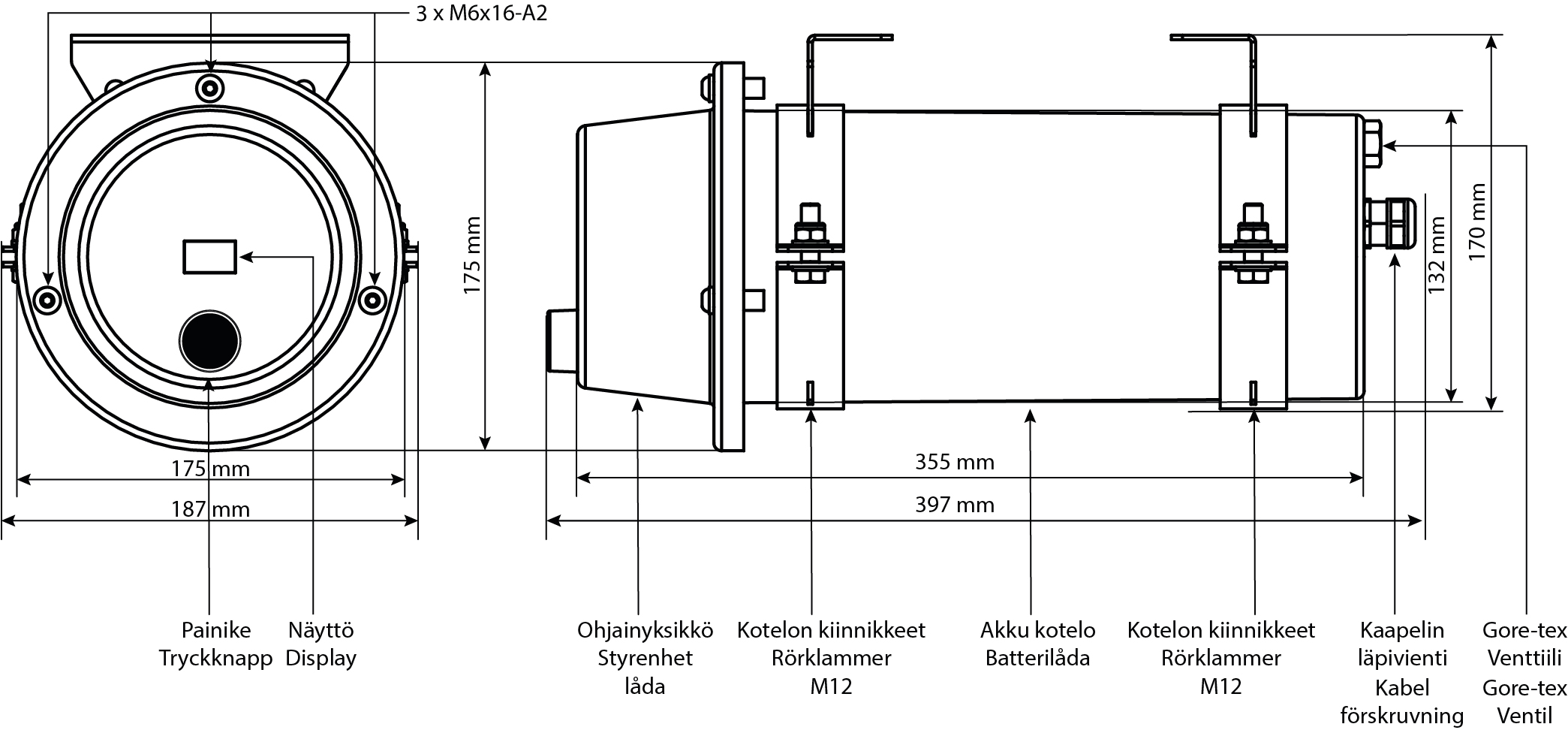

Tekniset tiedot
Jännite: 24V
Akku: 8Ah
Lataus: 3A
Pituus: 380 mm
Leveys: Ø 175 mm
Paino: 7 kg
Teknisk data
Spänning: 24V
Batteri: 8Ah
Laddning: 3A
Längd: 380 mm
Bredd: Ø 175 mm
Vikt: 7 kg
